滤波器
通带频率300~340MHz, DC-260MHz≥50dB, 380-1000MHz≥50dB, 表面贴装
- ZBF13-L320-40-1521
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 300 | ~ | 340 | MHz |
| 通带损耗 | / | / | 4.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-260 | MHz≥ | 50 | dB | ||
| 带外抑制 | 380-1000 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 260 | 59.69 | 75.84 | -57.21 | 7.6 |
| 269 | 37.07 | 44.88 | -54.39 | 41.85 |
| 277 | 19.44 | 22.74 | -33.29 | 18.3 |
| 286 | 2.49 | 2.91 | -10.65 | 45.13 |
| 294 | 1.8 | 1.9 | -4.02 | 35.47 |
| 303 | 1.38 | 1.42 | -2.78 | 26.6 |
| 311 | 1.48 | 1.4 | -2.59 | 22.99 |
| 320 | 1.3 | 1.21 | -2.48 | 21.99 |
| 329 | 1.27 | 1.19 | -2.58 | 22.44 |
| 337 | 1.26 | 1.11 | -2.87 | 24.61 |
| 346 | 1.09 | 1.11 | -3.79 | 31.37 |
| 354 | 1.5 | 2.37 | -7.67 | 40.73 |
| 363 | 3.75 | 9.59 | -23.24 | 29.11 |
| 371 | 10.06 | 18.51 | -44.85 | 19.96 |
| 380 | 19.34 | 29.24 | -65.95 | 32.02 |
参考实物图

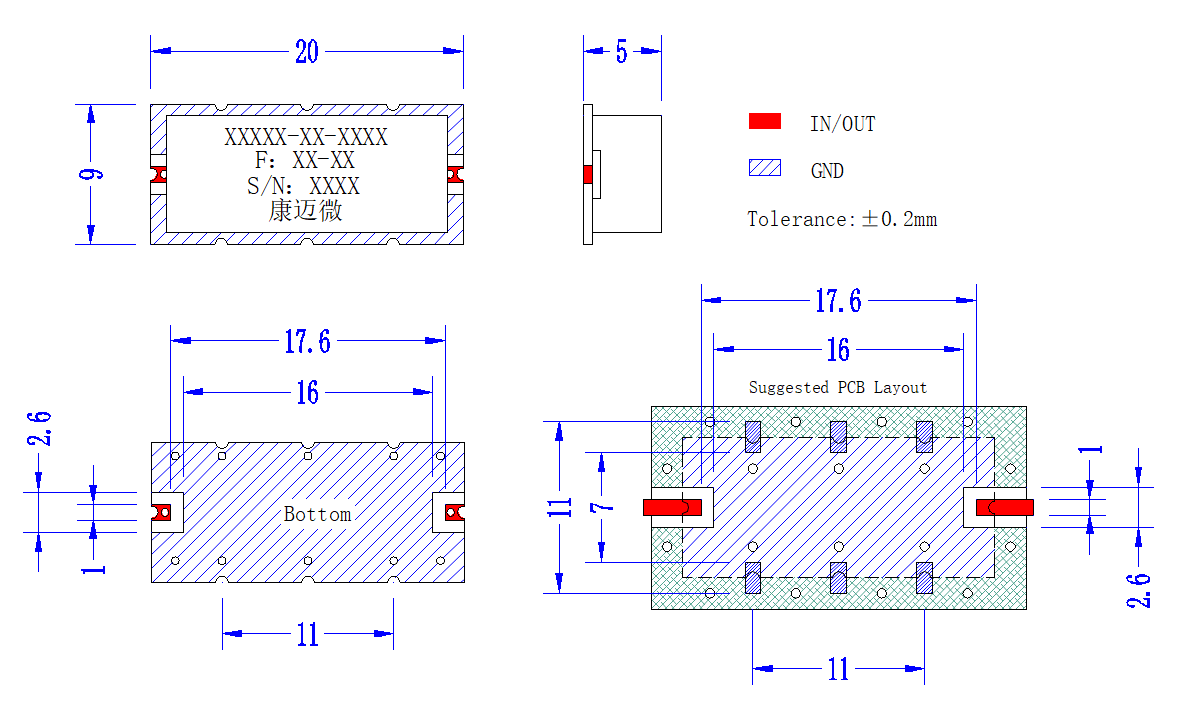

外形结构图（mm）

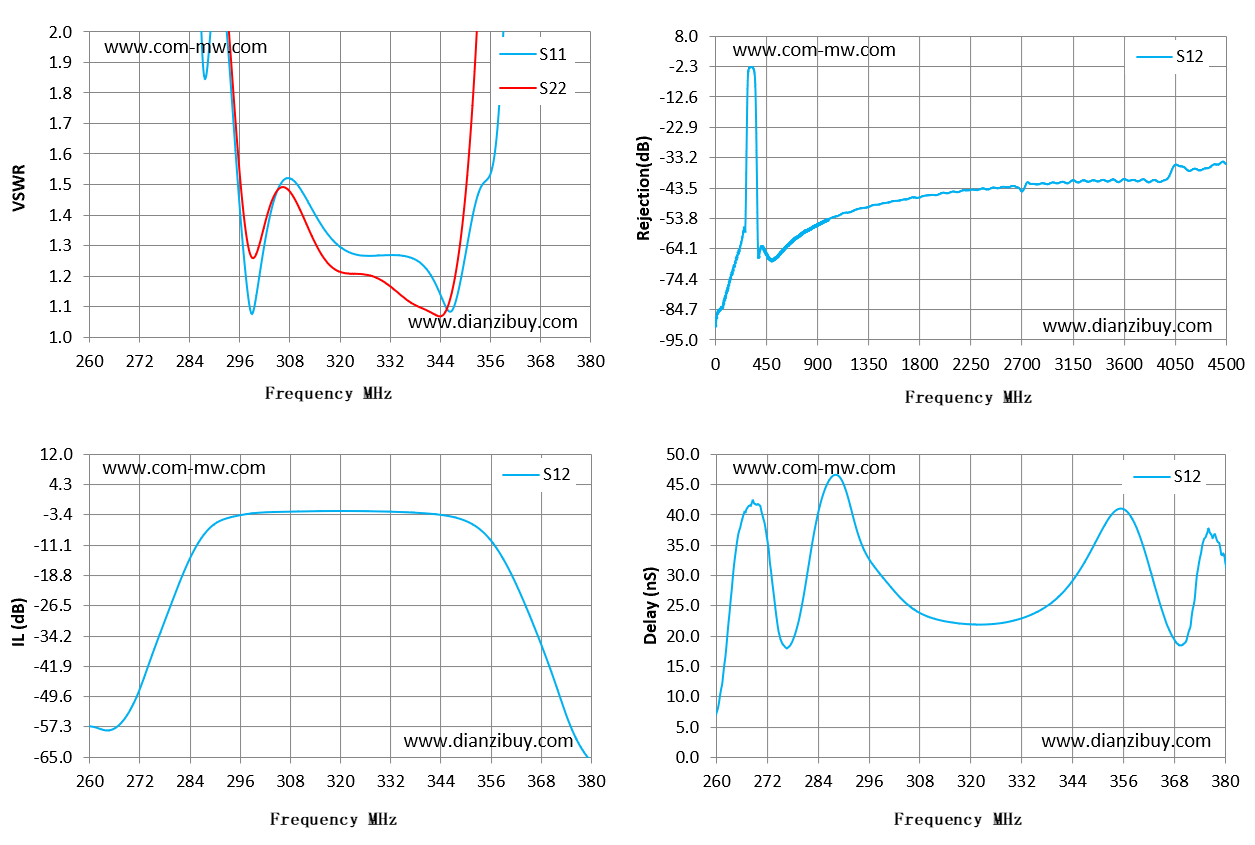

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
