DC~18GHz,稳幅稳相,2000mm,SMA-K,SMA-K
- DCA8-SF2000SF5.2-3376
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高性价比稳幅稳相电缆组件。
主要参数
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 18 | GHz | |
| 插入损耗 | DC-6 | 0.78 | 1.06 | dB | |
| 插入损耗 | 6-12 | 1.62 | 1.95 | dB | |
| 插入损耗 | 12-18 | 2.14 | 2.35 | dB | |
| 驻波 | DC-6 | 1.03 | 1.35 | ||
| 驻波 | 6-12 | 1.07 | 1.35 | ||
| 驻波 | 12-18 | 1.13 | 1.35 |
其它参数
| 电缆类别 | 稳幅稳相 |
| 长度 | 2000mm |
| 接口一 | SMA-K不锈钢 |
| 接口二 | SMA-K不锈钢 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+65℃设计保证 |
| 存储温度 | -40~+65℃设计保证 |

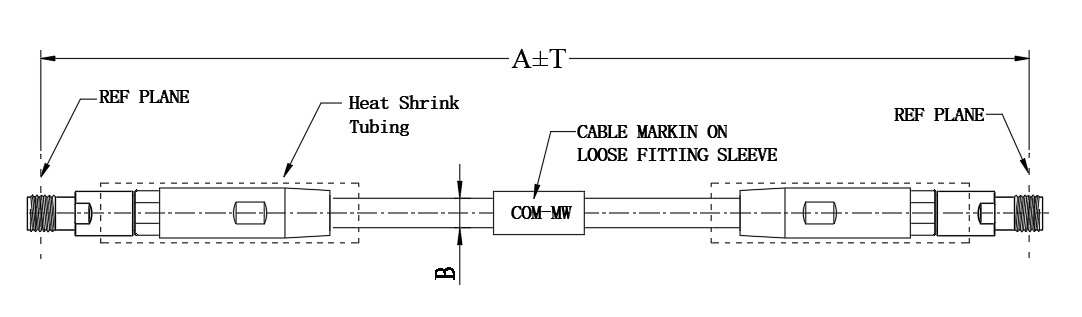

外形结构图
外形尺寸（mm）
| A | 2000 | mm |
| B | 5.2 | mm |
| T | 20 | mm |
典型功率曲线图

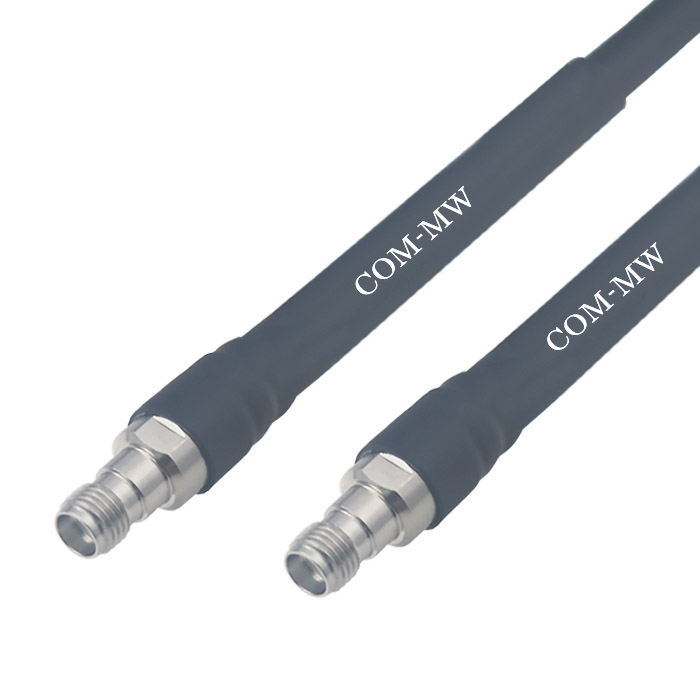

参考实物图
典型测试数据
| 频率（MHz） | 插损（dB） | 输入驻波 | 输出驻波 |
| 100 | 0.01 | 1.02 | 1.01 |
| 1000 | 0.30 | 1.03 | 1.02 |
| 2500 | 0.84 | 1.03 | 1.03 |
| 4000 | 0.93 | 1.04 | 1.05 |
| 5000 | 1.03 | 1.05 | 1.05 |
| 6000 | 1.28 | 1.05 | 1.06 |
| 7000 | 1.34 | 1.06 | 1.07 |
| 8000 | 1.47 | 1.07 | 1.09 |
| 9000 | 1.54 | 1.08 | 1.08 |
| 10000 | 1.65 | 1.09 | 1.10 |
| 12000 | 1.88 | 1.10 | 1.11 |
| 15000 | 2.02 | 1.14 | 1.13 |
| 18000 | 2.29 | 1.16 | 1.15 |

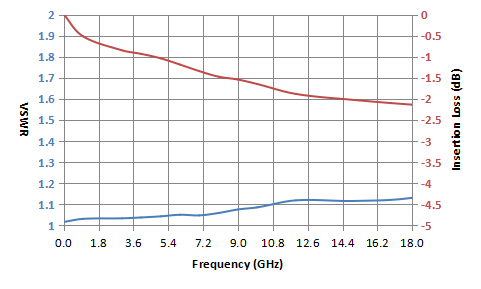

典型测试曲线图
电缆结构图
注意事项
| 1 | 建议安装半径大于80mm |
