低噪声放大器
0.05~20000MHz,增益 30dB,噪声系数 3.8dB,P-1dB功率 21dBm,SMA
- DLNA8-0.1-18000-9335
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.05 | ~ | 20000 | MHz |
| 增益 | 30 | 32 | dB | |
| 噪声系数 | 3.8 | dB | ||
| 驻波比 | 1.8 | |||
| P-1dB功率 | 21 | dBm | ||
| 饱和功率 | 23 | dBm | ||
| 最大输入功率 | 5 | dBm |
其它参数
| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 工作电压 | +12V |
| 工作电流 | 350mA |
| 工作温度 | -30~+65℃设计保证 |
典型测试数据
| Frequency GHz | S11 VSWR | S22 VSWR | S21 Gain dB | S21 NF dB | P-1 dBm | Psat dBm |
| 0.00005 | 2.43 | 9.26 | 32.16 | \ | \ | \ |
| 0.001 | 1.18 | 1.65 | 37.68 | \ | 21.04 | 25.27 |
| 0.01 | 1.19 | 1.56 | 33.66 | 7.55 | 20.87 | 24.72 |
| 1.58 | 1.16 | 1.60 | 33.33 | 3.91 | 20.72 | 24.42 |
| 3.15 | 1.12 | 1.32 | 33.94 | 3.24 | 21.94 | 25.60 |
| 4.72 | 1.17 | 1.02 | 33.86 | 2.55 | 22.47 | 25.70 |
| 6.29 | 1.11 | 1.24 | 33.76 | 2.04 | 22.18 | 25.88 |
| 7.86 | 1.08 | 1.07 | 33.91 | 2.04 | 22.84 | 26.17 |
| 9.43 | 1.13 | 1.36 | 33.31 | 2.21 | 22.23 | 25.65 |
| 11.01 | 1.18 | 1.39 | 32.82 | 2.43 | 22.61 | 25.61 |
| 12.58 | 1.13 | 1.25 | 32.38 | 2.72 | 21.66 | 24.96 |
| 14.15 | 1.14 | 1.33 | 32.17 | 2.84 | 21.80 | 24.80 |
| 15.72 | 1.10 | 1.31 | 31.91 | 3.31 | 21.04 | 24.34 |
| 17.29 | 1.23 | 1.42 | 31.65 | 3.65 | 21.56 | 24.46 |
| 18.86 | 1.36 | 1.31 | 31.28 | 4.18 | 21.11 | 24.41 |
| 20.43 | 1.07 | 1.22 | 31.22 | 4.17 | 21.62 | 25.22 |
| 22.00 | 1.38 | 1.64 | 30.48 | 4.59 | 22.10 | 25.40 |

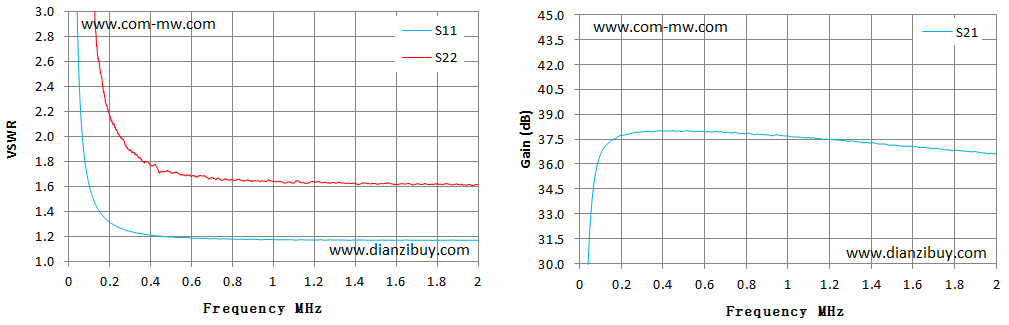

典型测试曲线图

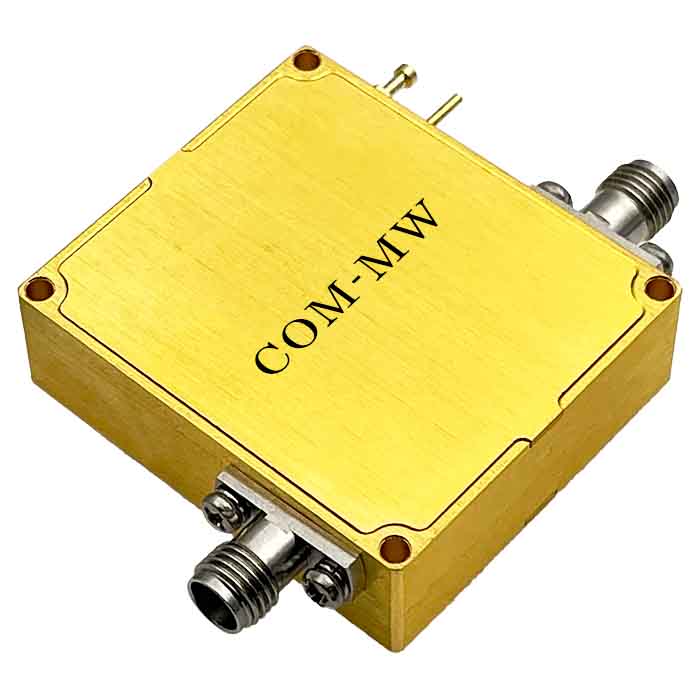

参考实物图

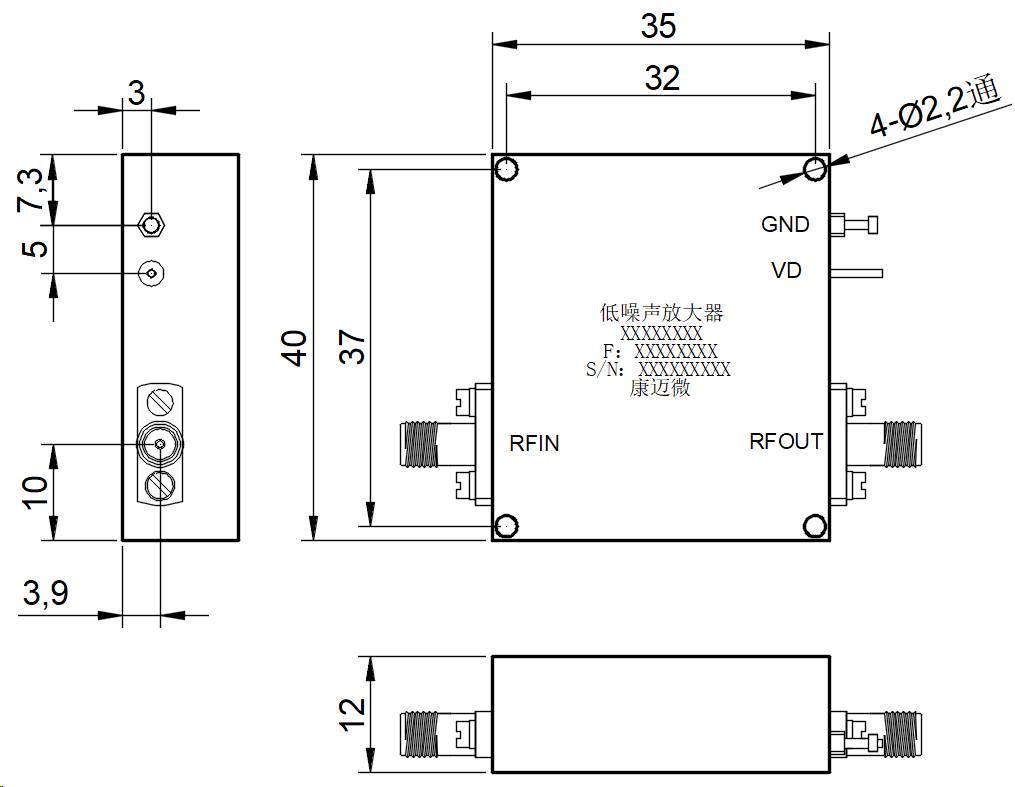

外形结构图（mm）

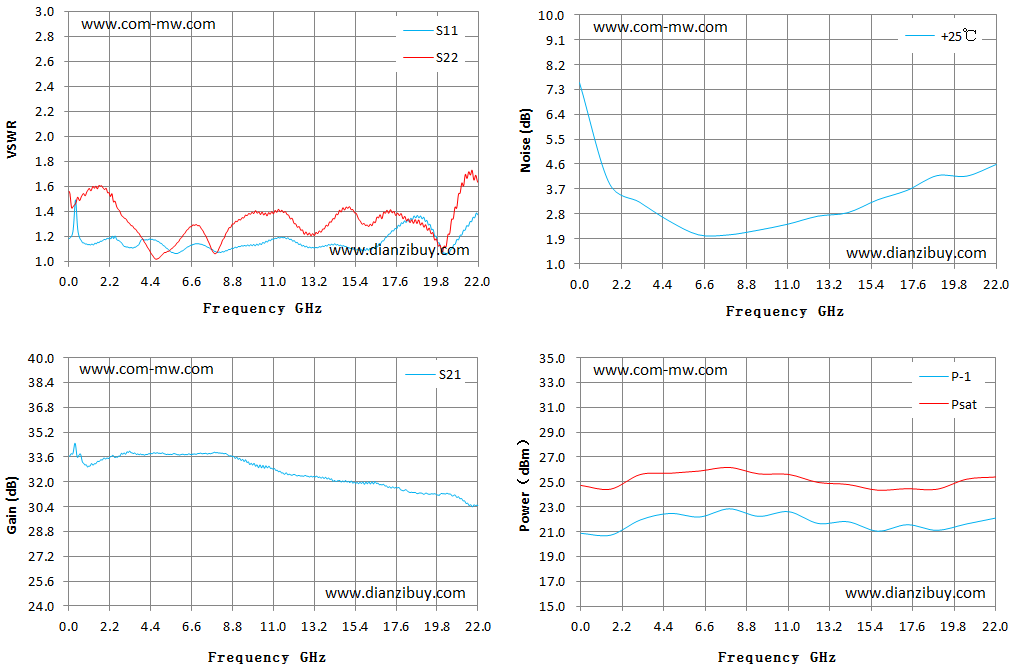

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或加限幅器保护；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
