滤波器
中心频率1050MHz, 3dB带宽40MHz, 985-995MHz≥30dBc, 1105-1115MHz≥30dBc, 微带圆针
- ZBF5-L1050-40-052
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 中心频率 | / | / | 1050 | MHz | ||
| 3dB带宽 | / | / | 40 | MHz | ||
| 中心损耗 | / | / | 4 | dB | ||
| 带内波动 | 1030-1070 | MHz | 1 | dB | ||
| 带外抑制 | 985-995 | MHz≥ | 30 | dBc | ||
| 带外抑制 | 1105-1115 | MHz≥ | 30 | dBc | ||
| 带外抑制 | DC-985 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 1115-1300 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1030-1070 | MHz | 1.5 | |||
| 群时延波动 | 1030-1070 | MHz | 10 | ns |
其它参数
| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图

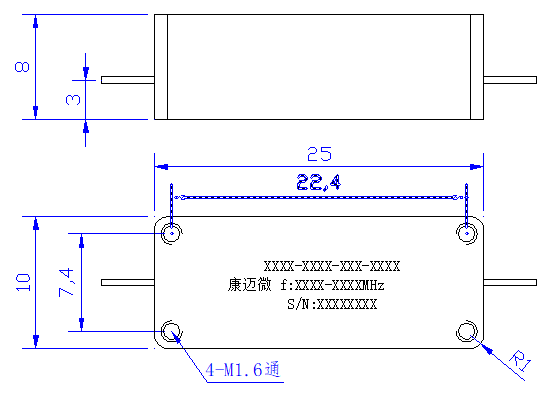

外形结构图（mm）

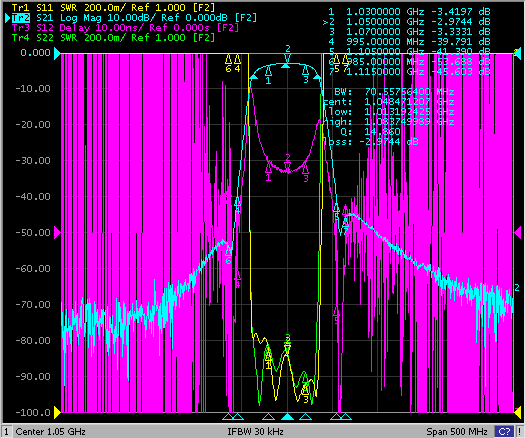

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
