低噪声放大器
40~50GHz, 增益38dB, 噪声系数3dB, P-1dB功率13dBm, 1.85-K可拆
- DLNA8-40-50-2582
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，低噪声。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 40 | ~ | 50 | GHz |
| 增益 | 38 | dB | ||
| 增益平坦度 | ±2 | dB | ||
| 噪声系数 | 3 | dB | ||
| 驻波比 | 2 | |||
| P-1dB功率 | 13 | dBm |
其它参数
| 接口形式 | 1.85-K可拆 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 工作电压 | +12~18V |
| 工作电流 | 150mA |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | 增益 dB | 噪声 dB | P-1dB功率 dBm |
| 40 | 1.6 | 1.27 | 41.49 | 2.76 | 15.4 |
| 40.71 | 1.6 | 1.23 | 41.68 | 2.71 | 15.8 |
| 41.43 | 1.66 | 1.23 | 41.52 | 2.75 | 16.1 |
| 42.14 | 1.75 | 1.21 | 41.69 | 2.42 | 16.5 |
| 42.86 | 1.6 | 1.34 | 41.46 | 2.65 | 16.1 |
| 43.57 | 1.41 | 1.54 | 40.5 | 2.59 | 16.3 |
| 44.29 | 1.39 | 1.73 | 39.96 | 2.68 | 16.6 |
| 45 | 1.55 | 1.82 | 39.37 | 2.99 | 17.5 |
| 45.71 | 1.77 | 1.88 | 39.47 | 2.75 | 17.1 |
| 46.43 | 1.81 | 1.88 | 39.46 | 2.48 | 16.9 |
| 47.14 | 1.5 | 1.79 | 40.03 | 2.38 | 16.8 |
| 47.86 | 1.1 | 1.56 | 40.15 | 2.28 | 16.6 |
| 48.57 | 1.27 | 1.28 | 39.63 | 2.59 | 16.3 |
| 49.29 | 1.49 | 1.35 | 39.51 | 2.7 | 15.1 |
| 50 | 1.65 | 1.8 | 39.87 | 2.9 | 14.2 |

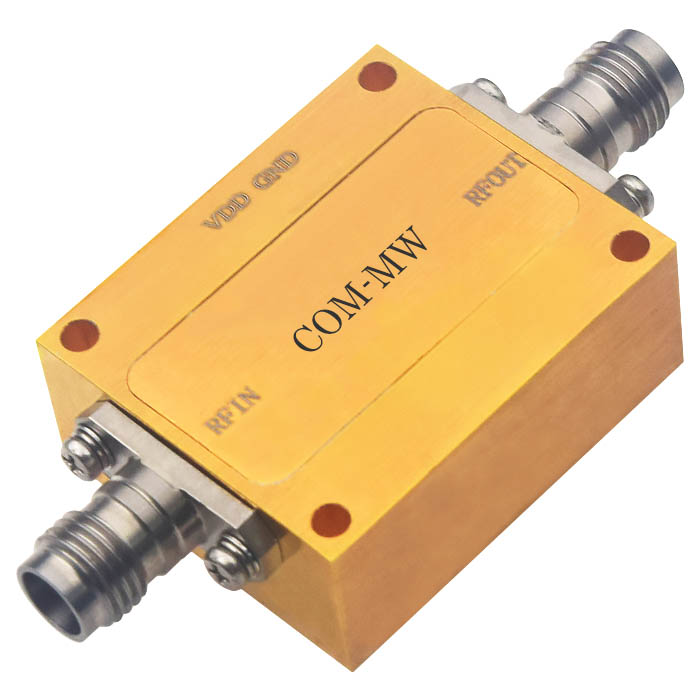

参考实物图
外形结构图（mm）

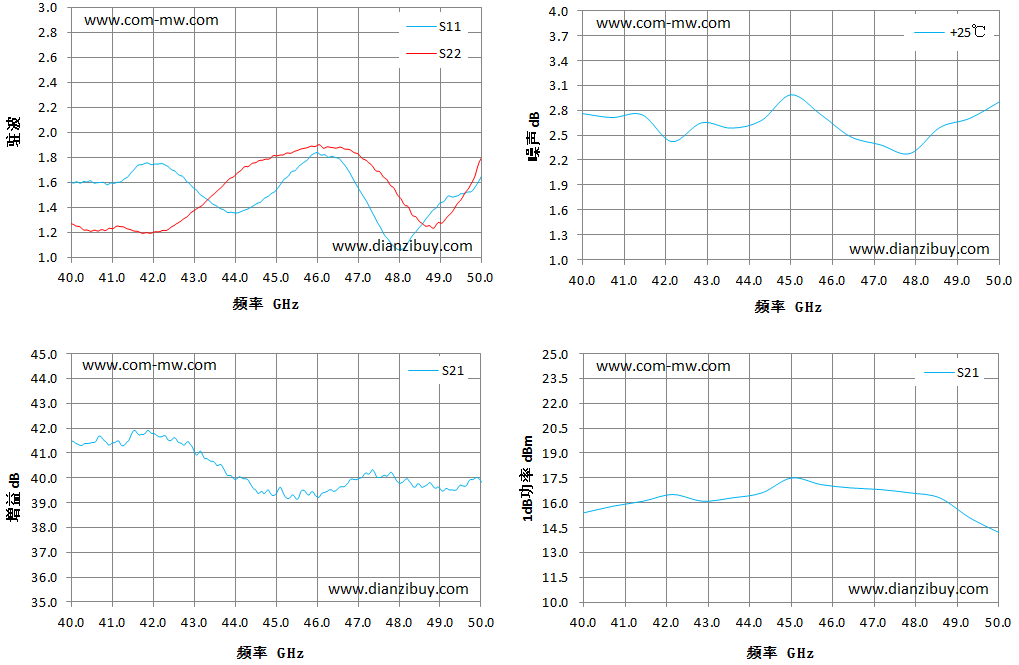

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
