滤波器
通带频率 10~14GHz,DC-4.95GHz≥60dB,15.9-19.9GHz≥60dB,微带圆针
- ZBF3-C12-4G-3675
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 10 | ~ | 14 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-4.95 | GHz≥ | 60 | dB | ||
| 带外抑制 | 15.9-19.9 | GHz≥ | 60 | dB | ||
| 带外抑制 | 14.95 | GHz≥ | 60 | dB | ||
| 带外抑制 | 19.9-27 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤2ns |
| 工作温度 | -40~+85℃ |
| 存储温度 | -40~+85℃设计保证 |

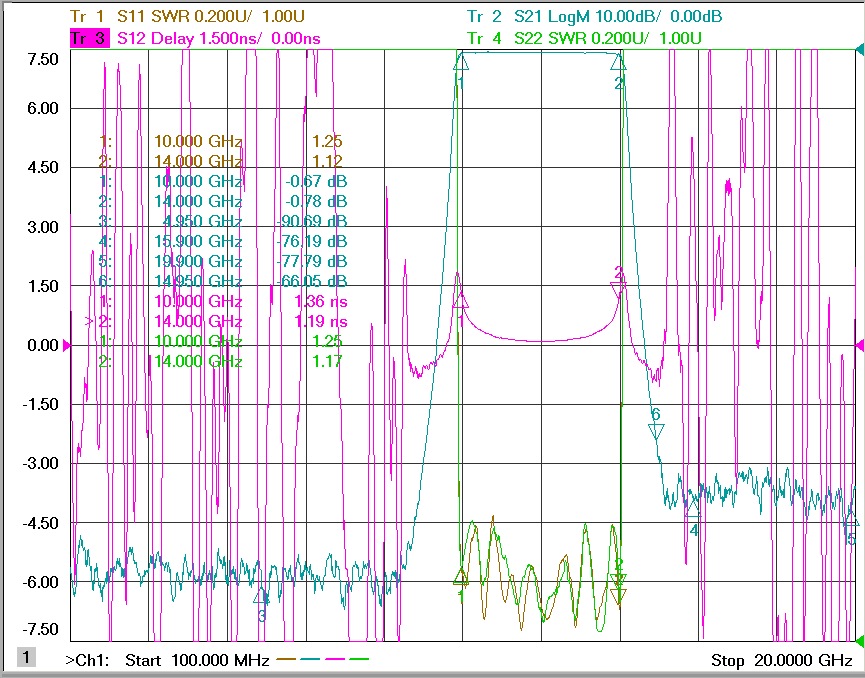

典型测试曲线图
外形结构图（mm）

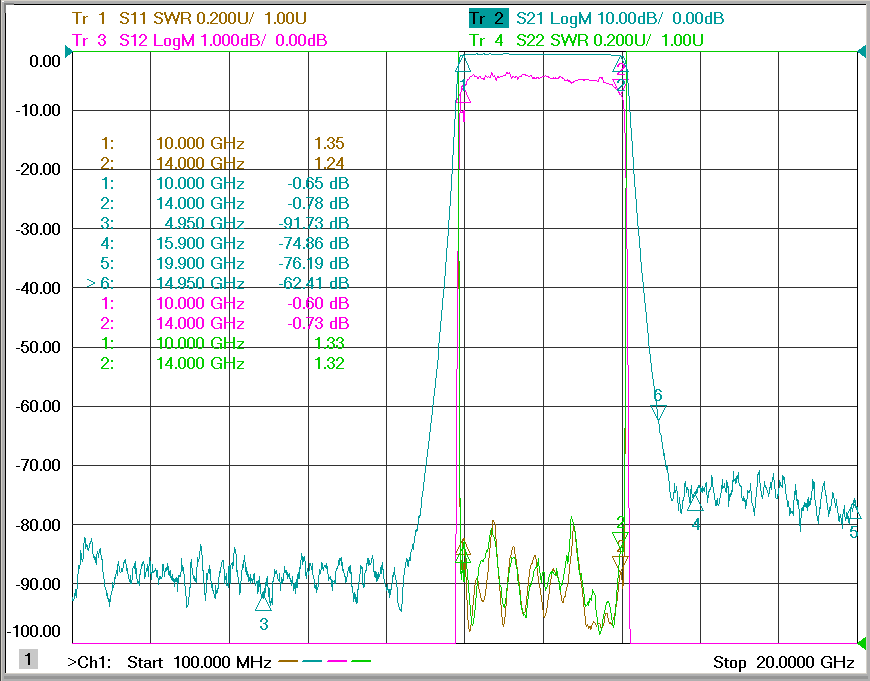

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
