产品
滤波器
通带频率54~1000MHz, 42MHz≥20dB, DC-40MHz≥30dB, 表面贴装, 替代SXHP-48+
- HF019
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | 54 | ~ | 1000 | MHz | ||
| 通带损耗 | 0.6 | 2.0 | dB | |||
| 带外抑制 | 42 | MHz≥ | 20 | dB | ||
| 带外抑制 | DC-40 | MHz≥ | 30 | dB | ||
| 通带驻波 | 1.3 | 1.9 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SXHP-48+ |
端口定义
| 输入/输出端 | 1 , 8 |
| 接地端口 | 2 ，3 ，4 ， 5 , 6 , 7 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 30 | 6.8 | -52.38 | 4.13 |
| 99 | 1.04 | -0.57 | 1.13 |
| 169 | 1.15 | -0.5 | 1.13 |
| 238 | 1.14 | -0.57 | 1.12 |
| 307 | 1.15 | -0.8 | 1.14 |
| 376 | 1.12 | -0.96 | 1.12 |
| 446 | 1.13 | -1.02 | 1.13 |
| 515 | 1.13 | -1 | 1.14 |
| 584 | 1.17 | -0.94 | 1.19 |
| 654 | 1.16 | -1.06 | 1.19 |
| 723 | 1.17 | -1.23 | 1.2 |
| 792 | 1.2 | -1.35 | 1.21 |
| 861 | 1.22 | -1.37 | 1.24 |
| 931 | 1.27 | -1.28 | 1.3 |
| 1000 | 1.23 | -1.3 | 1.28 |

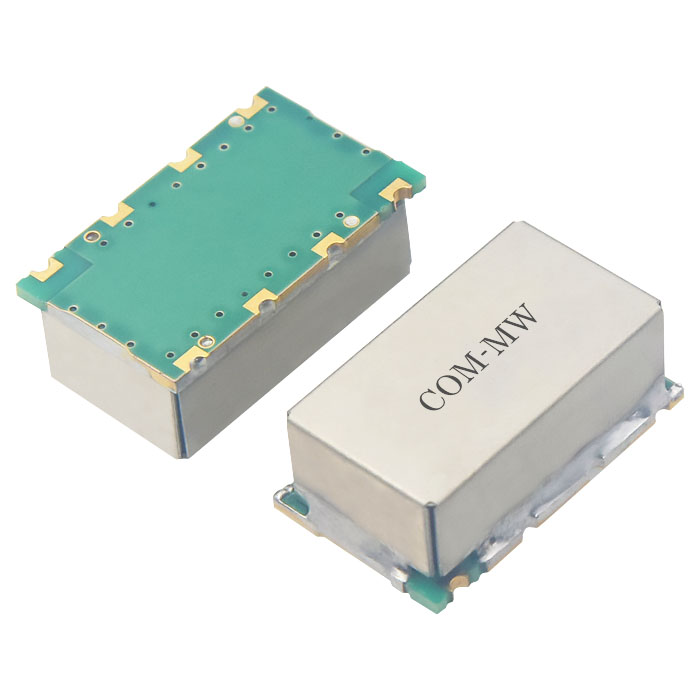

参考实物图

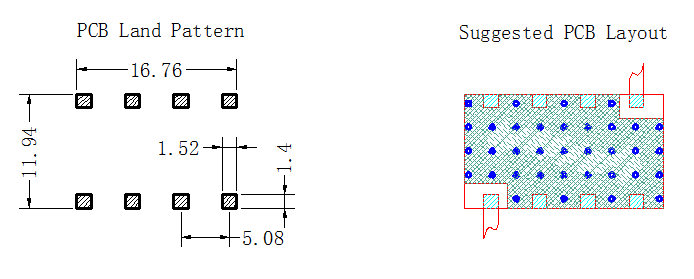

外形结构图（mm）

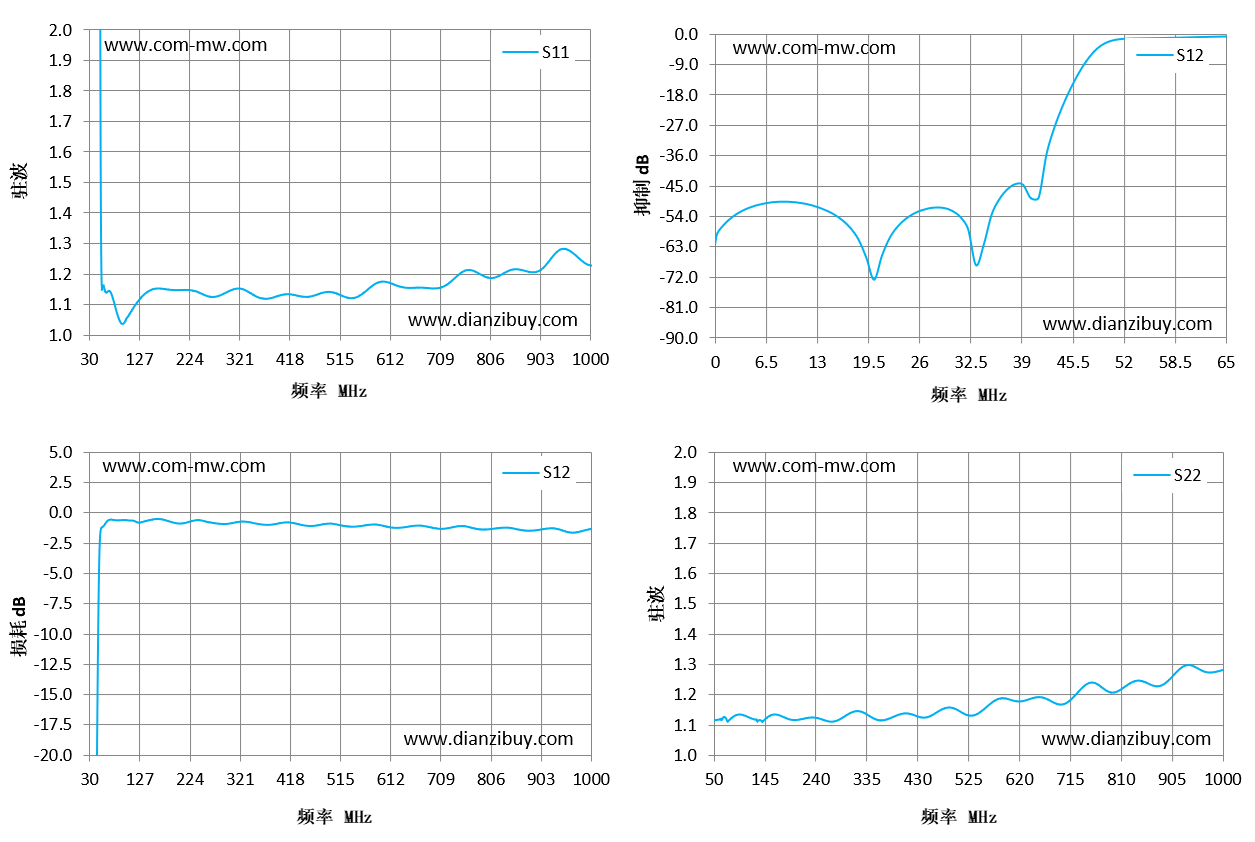

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
