滤波器缩略图

滤波器

通带频率 18.3~19.3MHz,DC-16.8MHz≥26dBc,23-150MHz≥26dBc,表面贴装

  • ZBF3-L18.8-1-3439
  • 成都
  • 一年保修
  • (+86)15608095669
  • sales@com-mw.com
  • 成都市成华区建材路37号九熙广场3期1栋23层
  • 要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
    对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
  • 产品不可用于违法用途,违法使用造成的损失由客户承担。

产品详情

主要参数

参数频率/最小典型最大单位
通带频率//18.3~19.3MHz
通带损耗//8.0dB
带内波动//2.0dB
带外抑制DC-16.8MHz≥26dBc
带外抑制23-150MHz≥26dBc
通带驻波//1.5

其它参数

接口形式表面贴装
阻抗50Ω
功率容量0.5W设计保证
工作温度-40~+70℃
存储温度-55~+85℃设计保证

功能示意图

典型测试曲线图

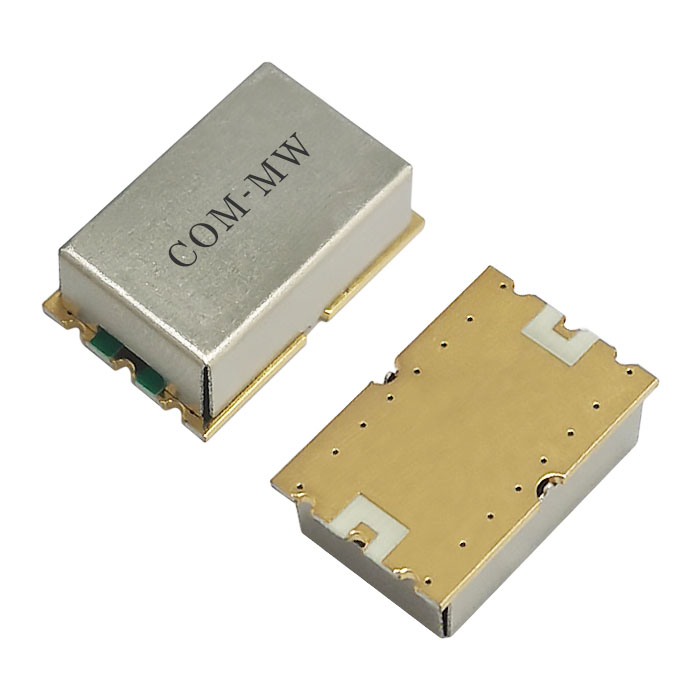

参考实物图

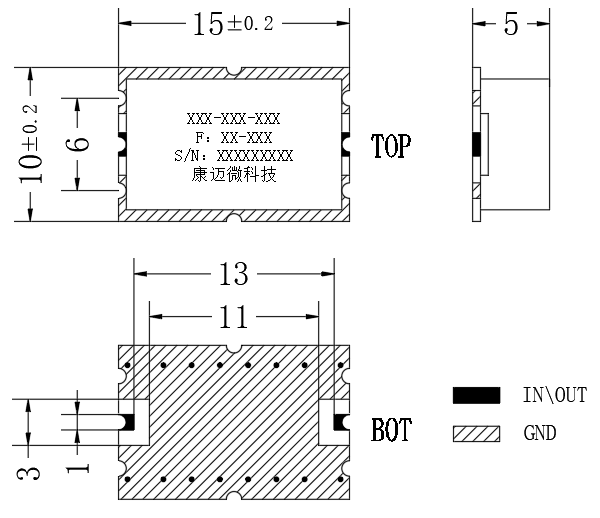

外形结构图(mm)

建议PCB布局图

注意事项

1清洗产品表面,请勿将产品浸泡清洗液中清洗。
2支持245℃回流焊。
3连接表贴器件的50欧姆微带线的宽度尽量接近、等于或大于滤波器端口焊盘的宽度
