产品
滤波器
通带频率37~42GHz, DC-35.5GHz≥70dBc, 45-50GHz≥70dBc, 2.4,
- ZBF8-C39.5-5G-1964
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 37 | ~ | 42 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 通带驻波 | / | / | 1.6 | |||
| 带外抑制 | DC-35.5 | GHz≥ | 70 | dBc | ||
| 带外抑制 | 45-50 | GHz≥ | 70 | dBc |
其它参数
| 接口形式 | 2.4 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 时延波动 | ≤2ns |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
典型测试数据
| 频率 GHz | S11驻波 dB | S12 损耗 | S21 时延 dB |
|---|---|---|---|
| 37 | -0.6 | 1.28 | 0.53 |
| 37.5 | -0.6 | 1.28 | 0.53 |
| 38.5 | -0.48 | 1.31 | 0.49 |
| 39 | -0.48 | 1.31 | 0.49 |
| 39.5 | -0.48 | 1.31 | 0.49 |
| 40 | -0.59 | 1.23 | 0.48 |
| 40.5 | -0.59 | 1.23 | 0.48 |
| 41 | -0.59 | 1.23 | 0.48 |
| 41.5 | -0.68 | 1.34 | 0.55 |
| 42 | -0.68 | 1.34 | 0.55 |

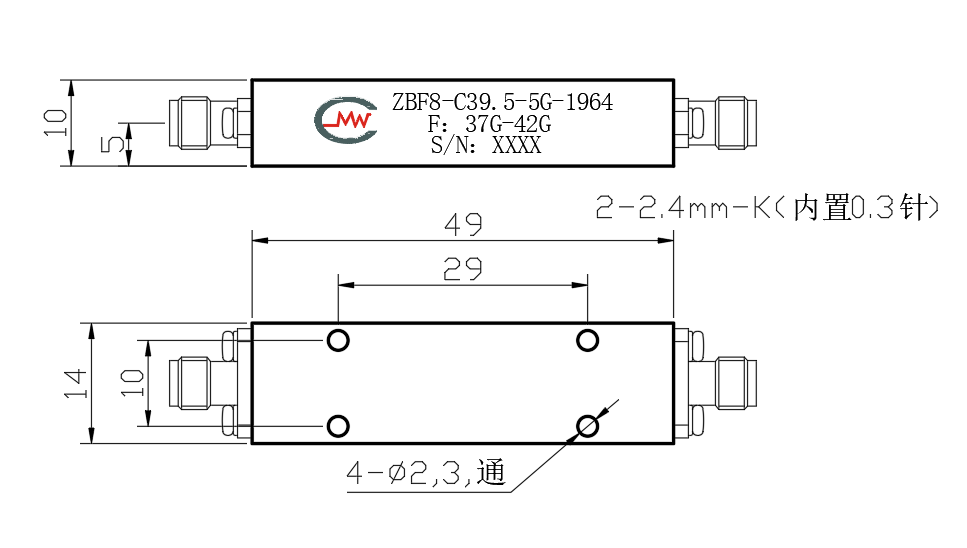

外形结构图（mm）

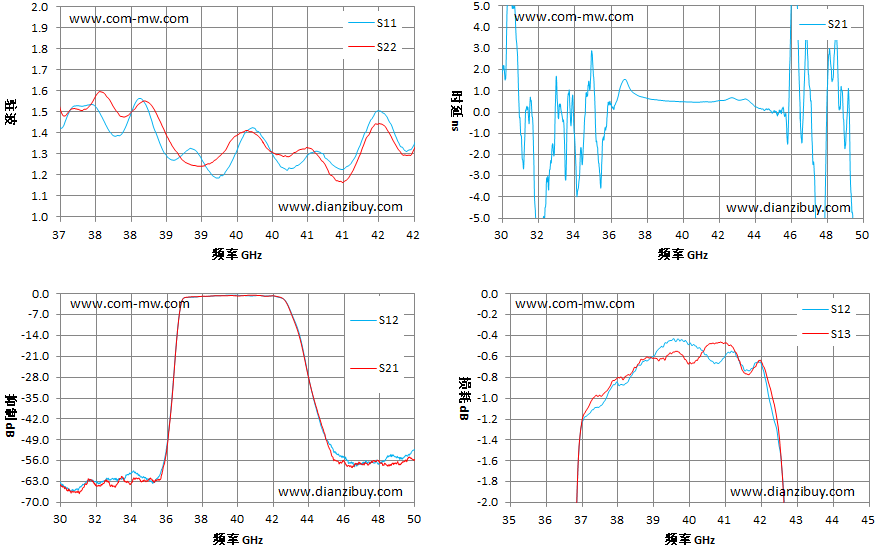

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
