滤波器
通带频率 1300~2300MHz,微带圆针
- ZBF5-L1800-1000-3884
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1300 | ~ | 2300 | MHz |
| 中心损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 0.8 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 矩形系数 | 40dB/2dB | 2 |
其它参数
| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.80 | 37.66 | 35.18 | -46.78 | 0.29 |
| 0.96 | 43.99 | 23.38 | -27.85 | 1.49 |
| 1.11 | 7.28 | 7.11 | -6.71 | 2.79 |
| 1.27 | 1.13 | 1.17 | -0.84 | 2.06 |
| 1.43 | 1.15 | 1.24 | -0.74 | 1.57 |
| 1.59 | 1.04 | 1.05 | -0.69 | 1.43 |
| 1.74 | 1.09 | 1.05 | -0.71 | 1.37 |
| 1.90 | 1.22 | 1.16 | -0.78 | 1.39 |
| 2.06 | 1.15 | 1.21 | -0.85 | 1.49 |
| 2.21 | 1.25 | 1.25 | -0.98 | 1.65 |
| 2.37 | 1.55 | 1.49 | -1.59 | 2.42 |
| 2.53 | 15.42 | 13.23 | -11.96 | 1.57 |
| 2.69 | 28.42 | 26.27 | -24.60 | 0.94 |
| 2.84 | 28.84 | 28.09 | -34.41 | 0.93 |
| 3.00 | 30.45 | 24.50 | -43.76 | 0.96 |

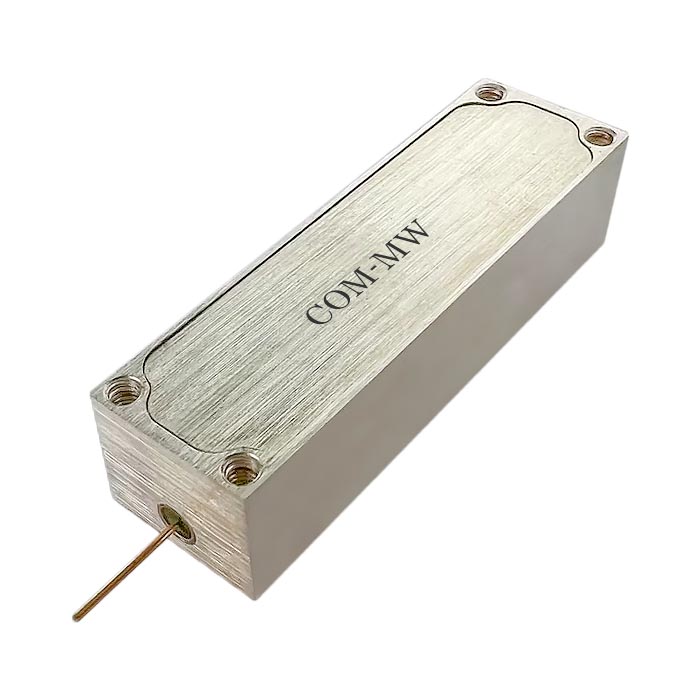

参考实物图
外形结构图（mm）

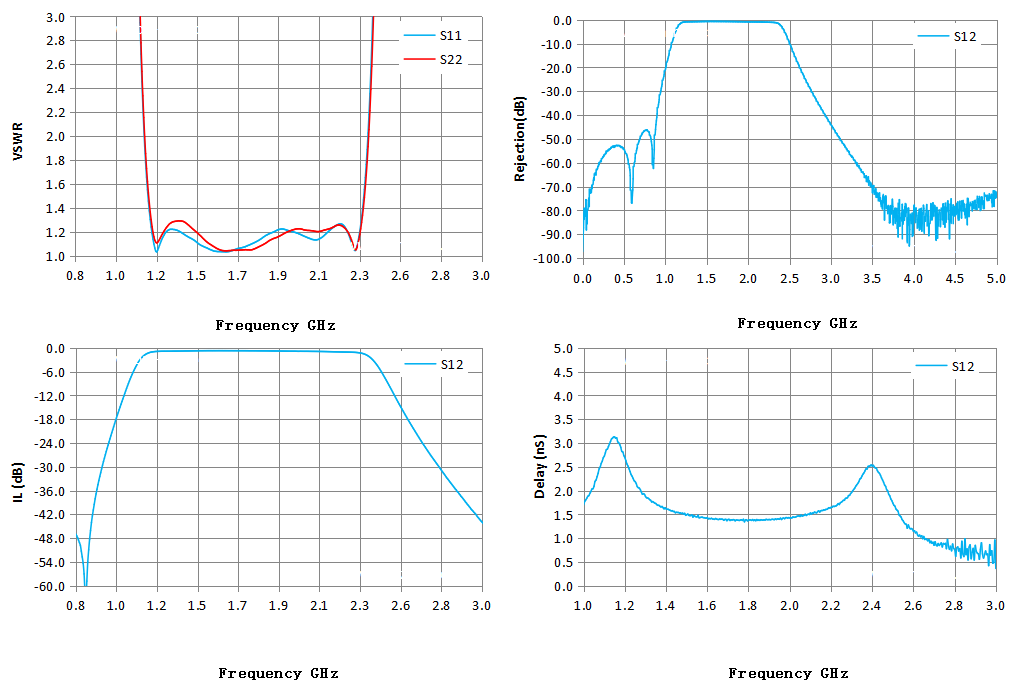

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
