功率放大器
2.4~2.5GHz,增益 45dB,输出功率 49dBm,输出接口形式N -F
- DPA8-2.2-2.6G-3971
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 | 备注 |
| 工作频率 | 2.4 | ~ | 2.5 | GHz | |
| 增益 | 45 | dB | 饱和增益 | ||
| 带内平坦度 | ±5 | dB | |||
| 输出功率 | 49 | dBm | CW信号 | ||
| 效率 | 30 | % | |||
| 谐波抑制 | 25 | dBc | |||
| 杂波抑制 | 40 | dBc | F0±400kHz | ||
| ACP | 60 | dBc |
其它参数
| 输入接口形式 | SMA-F |
| 输出接口形式 | N -F |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +28±4V |
| 工作电流 | 15A |
| 工作温度 | -40~+65℃设计保证 |
| 其它 | 适用于满功率状态工作，增益非线性 |
接口定义（3.5mm-6P）
| 序号 | 定义 | 备注 |
| 1,2 | +28V | V+，建议采用1-1.5mm2的多芯铜线 |
| 3,4 | GND | V-，建议采用1-1.5mm2的多芯铜线 |
| 5 | EN | “使能"控制.0(OFF）：0V（接地）；1（ON）：3.3~5V |
| 6 | NC |

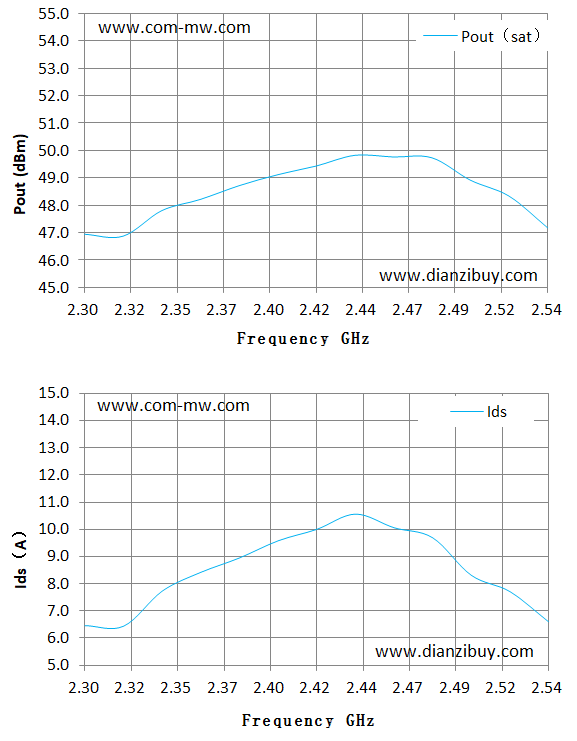

典型测试曲线

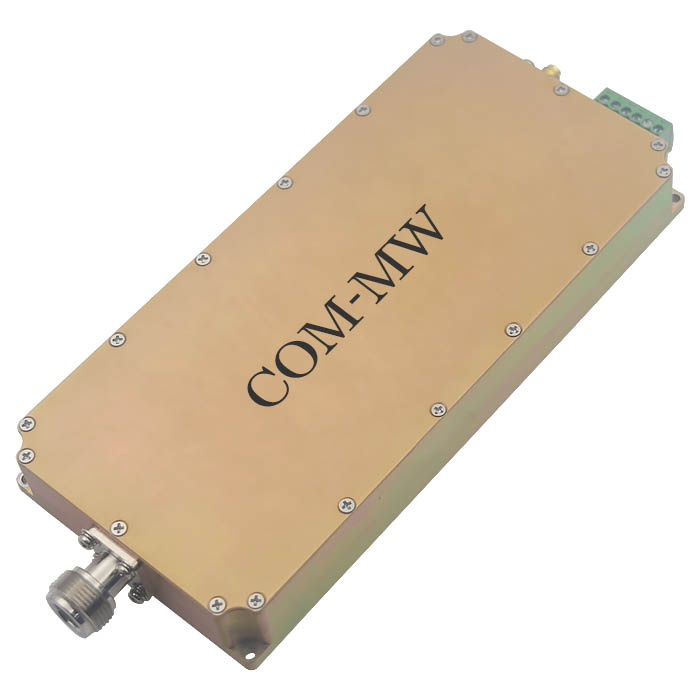

参考实物图
外形结构图
典型测试数据
| F（GHz） | 2.38 | 2.4 | 2.42 | 2.44 | 2.46 | 2.48 | 2.5 | 2.52 |
| Pin（dBm) | 2.39 | 3.43 | 3.40 | 2.47 | -2.44 | -5.42 | -5.52 | -0.65 |
| Pout（SAT）（dBm） | 48.71 | 49.11 | 49.43 | 49.82 | 49.76 | 49.73 | 48.91 | 48.33 |
| Pout（SAT）（W） | 74.30 | 81.47 | 87.70 | 95.94 | 94.62 | 93.97 | 77.80 | 68.07 |
| Ids（A） | 8.95 | 9.58 | 10.00 | 10.56 | 10.06 | 9.69 | 8.31 | 7.71 |
| Gain(Sat)(dB) | 46.32 | 45.68 | 46.03 | 47.35 | 52.20 | 55.15 | 54.43 | 48.98 |
| ŋ(%) | 29.64 | 30.37 | 31.32 | 32.44 | 33.59 | 34.63 | 33.43 | 31.53 |
| 2次谐波抑制（dBC） | 32.20 | 32.00 | 31.70 | 32.00 | 29.90 | 35.00 | 39.30 | 44.80 |
| 3次谐波抑制（dBC） | 26.00 | 26.30 | 26.70 | 27.60 | 28.40 | 33.80 | 35.10 | 36.60 |
| 4次谐波抑制（dBC） | 50.90 | 52.00 | 50.40 | 52.70 | 45.70 | 52.60 | 55.10 | 59.30 |
| 杂波抑制（dBC） | 58.80 | 60.00 | 57.80 | 58.00 | 52.40 | 50.20 | 53.00 | 56.50 |
| ACP（dBc） | 63.60 | 63.30 | 64.80 | 64.20 | 63.70 | 63.60 | 64.60 | 63.80 |
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
注意产品的功耗，设计时考虑放大器散热问题；
具有输出开关控制接口、内置保护功能；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
