波导转接器
工作频率8.2~12.5GHz, 功率容量80W, 矩形波导, FBP100, N
- D25-AWC100NK-025
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 8.2 | ~ | 12.5 | GHz |
| 插入损耗 | 0.3 | dB | ||
| 驻波比 | 1.2 |
其它参数
| 功率容量 | 80W |
| 波导管类别 | 矩形波导 |
| 接口形式一 | FBP100 |
| 接口形式二 | N-K |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB |
|---|---|---|
| 8.2 | 1.15 | -0.18 |
| 8.51 | 1.1 | -0.14 |
| 8.81 | 1.03 | -0.12 |
| 9.12 | 1.03 | -0.12 |
| 9.43 | 1.04 | -0.11 |
| 9.74 | 1.08 | -0.12 |
| 10.04 | 1.08 | -0.1 |
| 10.35 | 1.13 | -0.14 |
| 10.66 | 1.13 | -0.14 |
| 10.96 | 1.14 | -0.15 |
| 11.27 | 1.1 | -0.14 |
| 11.58 | 1.08 | -0.17 |
| 11.89 | 1.12 | -0.2 |
| 12.19 | 1.15 | -0.21 |
| 12.5 | 1.12 | -0.17 |

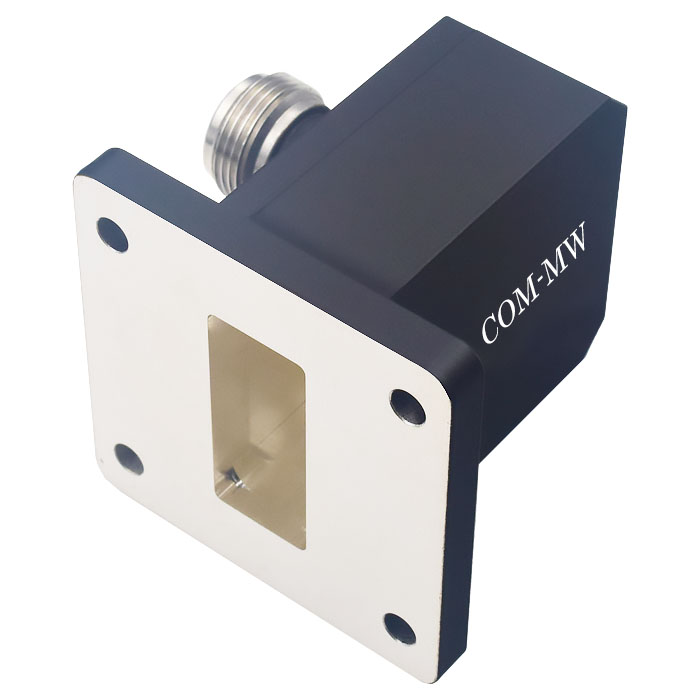

参考实物图
外形结构图（mm）

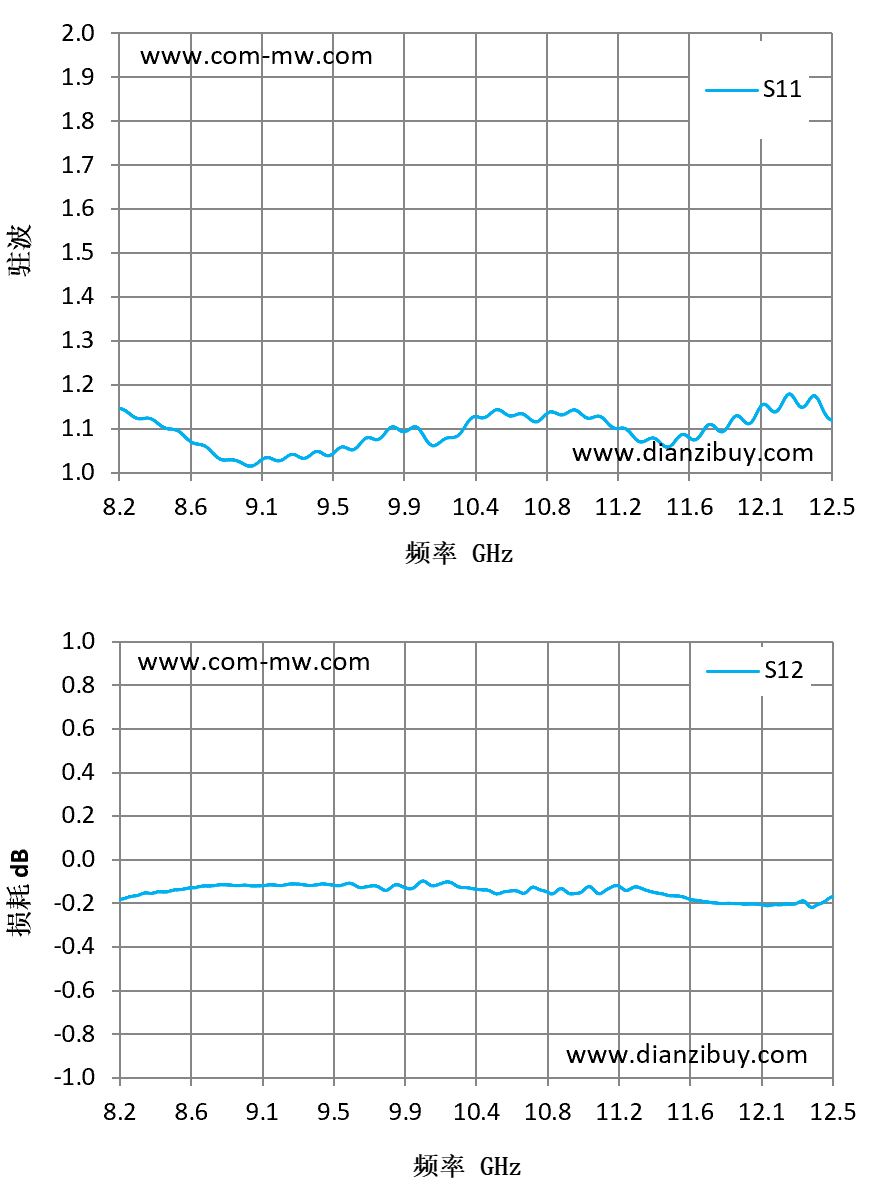

典型测试曲线图
