八木天线
工作频率915~5800MHz, 增益1dBi@915MHZ, 增益2dBi@1575MHZ, 增益3dBi@2400MHZ, 增益4dBi@5800MHZ, 线极化 , SMA-K
- ZBM7-915-5800-1954
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
八木天线是低频段常用的端射型天线之一。由一个有源振子（一般用折合振子）、一个无源反射器和若干个无源引向器平行排列而成。特点是结构简单、增益高、方向性强。主要用于测向、远距离通信、大功率发射等邻域。可根据用户需求定制单线极化、双线极化、双圆极化八木天线。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 915 | ~ | 5800 | MHz |
| 增益1 | 4.5 | dBi@915MHZ | ||
| 增益2 | 9 | dBi@1575MHZ | ||
| 增益3 | 10 | dBi@2400MHZ | ||
| 增益4 | 11 | dBi@5800MHZ | ||
| 驻波比 | 1.6 | 915MHZ1575MHZ/2400MHZ/5800MHZ |
其它参数
| 极化方式 | 线极化 |
| 功率容量 | 20W设计保证 |
| 接口形式 | SMA-K |
| 外形尺寸 | 289*135*59mm |
| 估算重量 | 250g |
| 表面 | 海灰色哑光 |
| 工作温度 | -25~+55℃设计保证 |
| 储存温度 | -45~+75℃设计保证 |

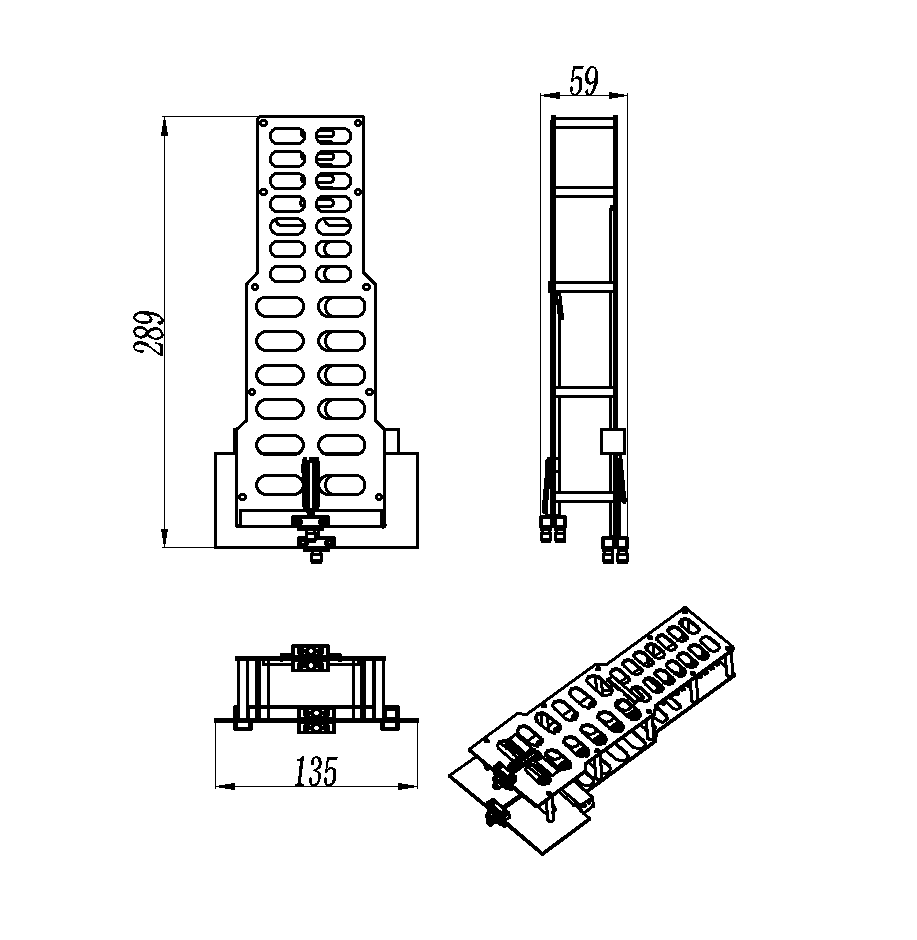

外形结构图（mm）
注意事项
1、非专业维护人员私自拆卸，可能导致天线性能恶化或无 法工作；
2 、为保证天线性能，天线安装位置周边视线范围内应无
任何障碍物。并避 免与其他强电磁辐射体靠近；
3 、严禁在雷雨天气室外安装、使用天线产品，使用时
应同时配有避雷设 施；
4 、天线含有电子元器件，请勿当普通垃圾随意丢弃。

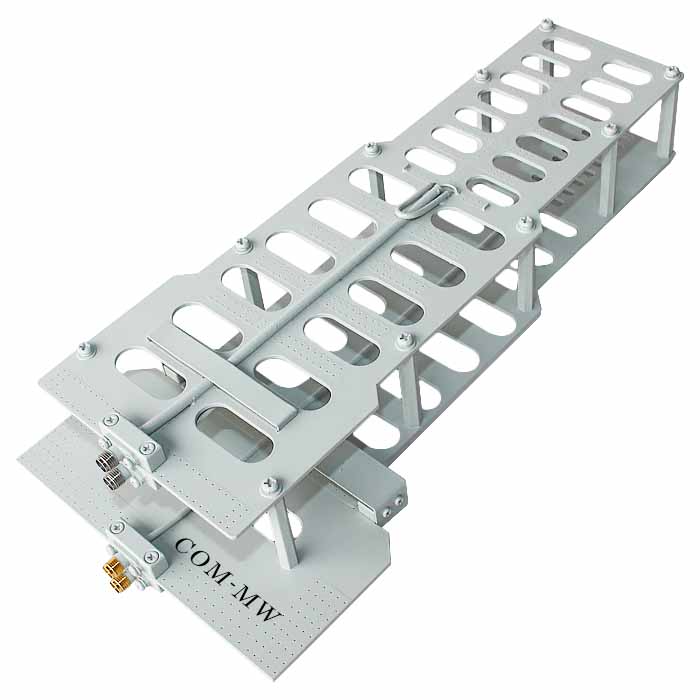

参考实物图
